Les principaux types de raccords industriels : Filetés, à Brides, à Compression, à Verrouillage, etc.
Les raccords industriels ont un impact important sur la connexion et le maintien de la qualité des réseaux de tuyauterie dans divers domaines de l’industrie. Grâce à eux, les tuyaux sont connectés de façon efficace et sécurisée, ce qui permet le transport des liquides et des gaz dans les sites industriels. Le présent article examine les principaux types de raccords industriels filetés, à brides, à compression et à verrouillage en mettant l’accent sur leurs caractéristiques, leurs avantages et leurs domaines d’application.

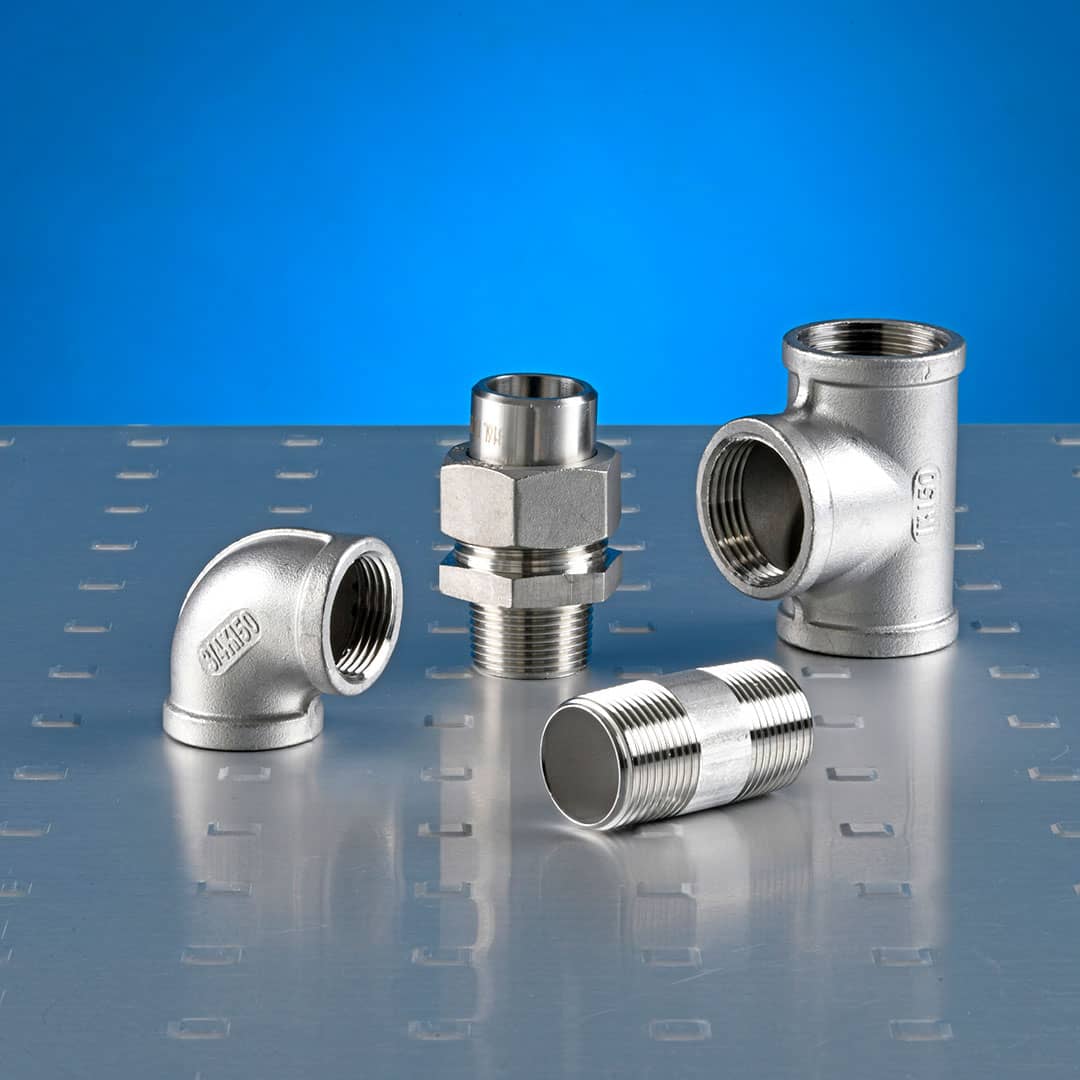

Raccords filetés
Les raccords filetés figurent parmi les modèles les plus répandus dans les installations industrielles. Ils sont conçus à base de filets intérieurs et extérieurs, permettant aux tuyaux d’être montés en les fixant l’un à l’autre de manière solide et durable. Ce mode d’assemblage offre de nombreux atouts. Les raccords filetés sont simples et faciles à mettre en place. Aucun processus de soudage compliqué ni outil particulier n’est requis, ce qui permet de limiter sensiblement le temps et les ressources consacrés à l’installation des raccords filetés. La simplicité du montage fait gagner du temps et de l’argent, valeur précieuse dans les milieux industriels où l’efficacité est primordiale.

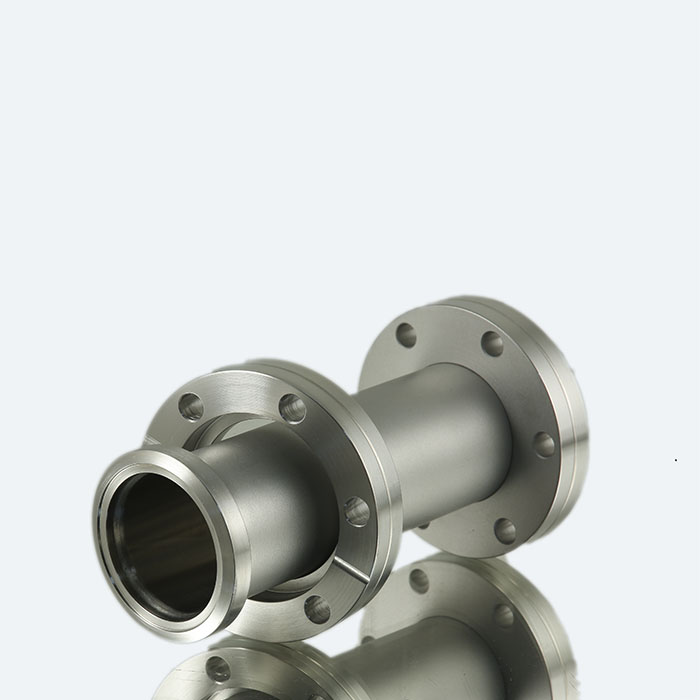

Raccords à brides
Les raccords à brides sont généralement employés là où des connexions fortes, étroites et résistantes sont requises dans des installations de tuyauterie industrielle. Ils prennent la forme de deux brides plates assemblées par des boulons, formant ainsi une liaison fixe entre les tuyaux. Ce type de fixation assure une connexion forte et robuste, pouvant supporter des tensions importantes. L’un des grands avantages des raccords à brides est leur aptitude à supporter la compression. Ils résistent à des tensions importantes, ce qui les rend parfaits pour les utilisations nécessitant un haut niveau de sécurité opérationnelle.

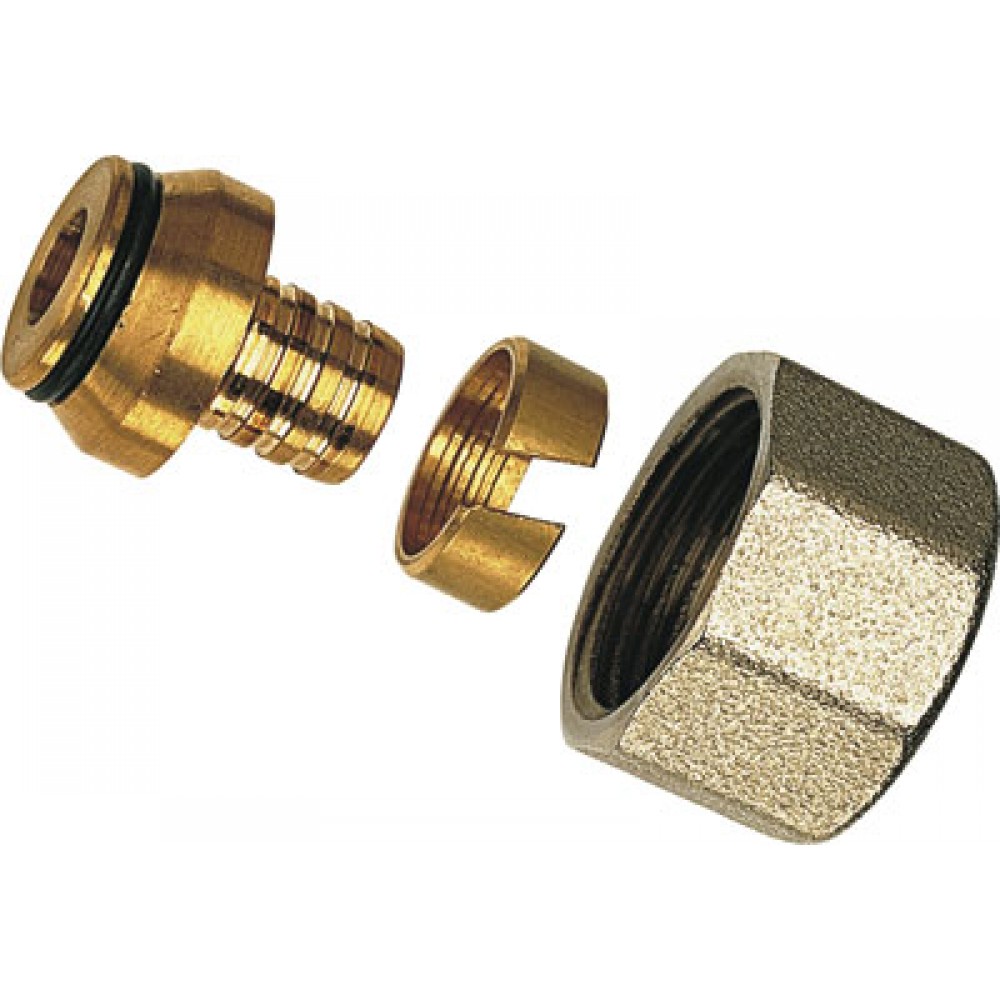

Raccords à compression
Les raccords à compression sont spécialement conçus pour répondre aux besoins des systèmes de tuyauterie nécessitant une installation rapide et simple, sans avoir recours à la soudure ou à des outils complexes. Ces raccords sont largement utilisés dans divers domaines tels que la plomberie, le chauffage, la ventilation et l’air comprimé. Leur principe de fonctionnement repose sur l’utilisation d’une bague de compression qui serre le tuyau contre un siège conique, assurant ainsi une connexion étanche. La bague de compression, généralement en laiton ou en acier inoxydable, est glissée sur le tuyau, et lorsqu’elle est serrée, elle exerce une pression uniforme sur le tuyau, formant ainsi une étanchéité fiable.

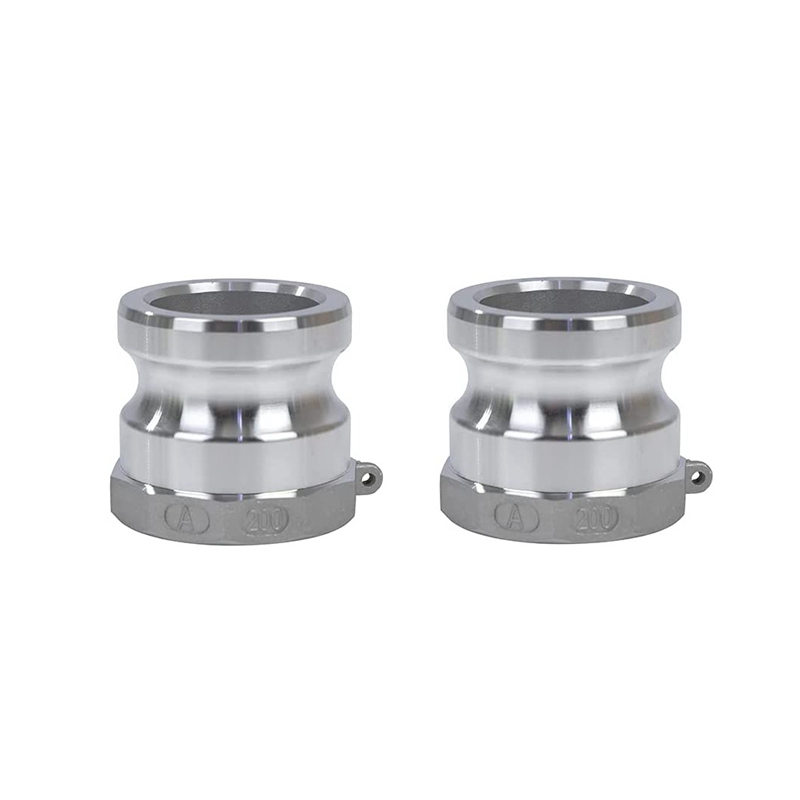

Raccords à verrouillage
Les raccords à verrouillage, connus aussi sous le nom de raccords à enfoncer ou de raccords à connexion instantanée, visent à assurer une application facile et précise, ne nécessitant pas d’outils particuliers. Ces raccords sont couramment employés dans différents types de circuits, comme les systèmes hydrauliques, pneumatiques et d’air compressé, où une connexion fiable et rapide est essentielle. Ces raccords sont équipés de dispositifs de verrouillage qui assurent une connexion sécurisée entre les tuyaux. Les mécanismes de blocage se présentent sous plusieurs aspects : verrous à ressort, bagues de blocage ou mécanismes de blocage à baïonnette. Quelles que soient les techniques appliquées, ces mécanismes assurent une liaison robuste et hermétique entre les tuyaux.
